Étude de cas :
Reproduire une bonde de douche introuvable grâce à l'impression 3D
Fiche projet
- Secteur : Plomberie
- Problématique : Pièce introuvable
- Technologie : Scan + modélisation + impression FDM
- Matériau : ABS
- Délai : 2 jours
- Nombre de pièces : 1
- Objectif : Reproduction à l'identique
Quand une pièce de rechange n'existe plus…
Les pièces de rechange deviennent parfois le véritable point faible d’un équipement. Lorsqu’un fabricant arrête la commercialisation d’un produit, une simple pièce défectueuse peut rendre une installation inutilisable, obligeant parfois à remplacer un ensemble complet alors que seule une petite pièce est endommagée.
C’est exactement la problématique qu’a rencontrée un plombier professionnel intervenant sur le secteur de Metz et Thionville. Son client possédait une ancienne cabine de douche dont la bonde était percée et ne remplissait plus son rôle. Après plusieurs recherches, il s’est aperçu que cette référence n’était plus disponible sur le marché.
Plutôt que d’engager des travaux importants pour remplacer toute la cabine de douche, il a choisi de faire appel à JPC Labo afin d’étudier la possibilité de reproduire cette pièce grâce à l’impression 3D.
Les contraintes du projet
Le défi semblait simple au premier abord : reproduire une bonde de douche. En réalité, plusieurs contraintes techniques rendaient le projet particulièrement intéressant.

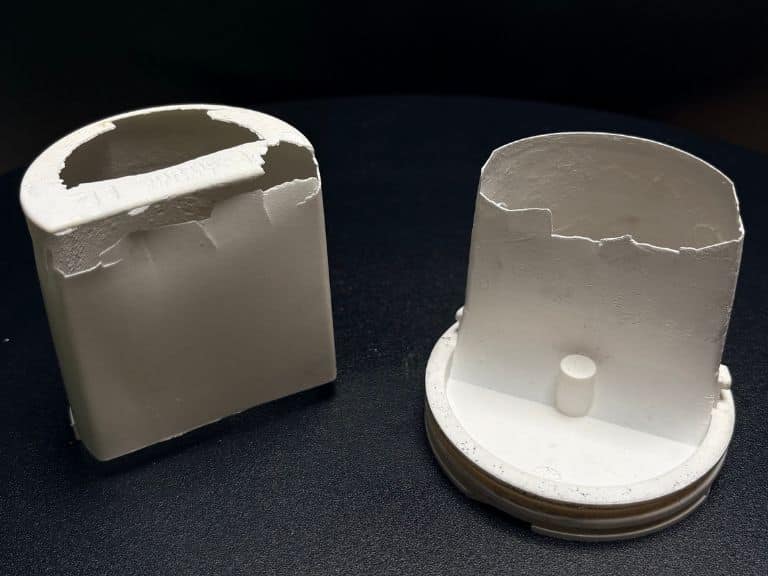

La seule pièce disponible était fortement endommagée puisqu’elle était percée. Il fallait donc être capable de reconstruire fidèlement la géométrie d’origine malgré cette détérioration.
Les principales contraintes étaient les suivantes :
- Bonde de douche ancienne, non commercialisée.
- Une seule pièce disponible, déjà endommagée.
- Respect des dimensions d’origine pour garantir un montage sans modification.
- Résistance à un environnement humide.
- Fabrication dans un délai très court.
La pièce mesurait environ 75 mm de diamètre pour 85 mm de hauteur.
Notre analyse et notre méthode
Après réception de la pièce, notre première étape a consisté à analyser son état général afin de vérifier qu’une reproduction fidèle était envisageable.
Nous avons ensuite procédé à une numérisation 3D de la bonde. Cette étape permet de récupérer l’ensemble de la géométrie de la pièce avec une grande précision.
Le scan constitue une excellente base de travail, mais il ne suffit généralement pas à produire une pièce directement imprimable. Dans ce projet, plusieurs retouches de conception ont été réalisées afin de corriger les défauts liés à l’usure et de retrouver les dimensions exactes de la pièce d’origine.
Grâce à cette phase de rétroconception, nous avons obtenu un modèle CAO fidèle à la bonde initiale, prêt pour l’impression.
Pourquoi utiliser la rétroconception ?
Lorsqu’une pièce n’est plus commercialisée, il est rare de disposer des plans de fabrication d’origine.
La rétroconception permet justement de recréer un modèle numérique à partir d’une pièce existante, même lorsqu’elle est usée ou partiellement détériorée.
Cette méthode présente plusieurs avantages :
- reproduction fidèle de la géométrie ;
- possibilité de corriger les défauts liés à l’usure ;
- conservation des interfaces de montage ;
- archivage du modèle numérique pour de futures fabrications.
Une fois le modèle créé, il devient possible de reproduire la pièce à tout moment, sans avoir à recommencer l’ensemble du processus.
Pourquoi avons-nous choisi l'impression 3D FDM ?
Pour cette application, la technologie FDM (Fused Deposition Modeling) représentait la solution la plus adaptée.
Elle permet de fabriquer rapidement une pièce robuste tout en maîtrisant les coûts de production.
Cette technologie était parfaitement adaptée puisque la bonde devait avant tout retrouver sa fonctionnalité tout en conservant ses dimensions d’origine.
L’impression de la pièce a nécessité moins de cinq heures sur nos équipements de fabrication additive.
Pourquoi avoir choisi l'ABS ?
Le choix du matériau est une étape essentielle dans tout projet de fabrication.
Nous avons retenu l’ABS pour plusieurs raisons :
- excellente robustesse mécanique ;
- bonne résistance aux chocs ;
- bonne tenue dans un environnement humide ;
- résistance aux variations de température rencontrées dans une douche.
Ces caractéristiques permettent d’obtenir une pièce fiable, conçue pour résister à une utilisation quotidienne pendant de nombreuses années.
À ce jour, aucun problème n’a été signalé depuis son installation.
Fabrication de la pièce
Une fois le modèle validé, la fabrication a été lancée sur nos imprimantes 3D FDM.
Le processus comprenait plusieurs étapes :
- préparation du fichier d’impression ;
- optimisation de l’orientation de la pièce ;
- fabrication en ABS ;
- retrait des supports ;
- contrôle dimensionnel ;
- vérification finale avant expédition.
L’ensemble du projet, depuis la réception de la pièce jusqu’à la livraison de la nouvelle bonde, a été réalisé en seulement deux jours, répondant ainsi au besoin urgent du client.
Les résultats obtenus

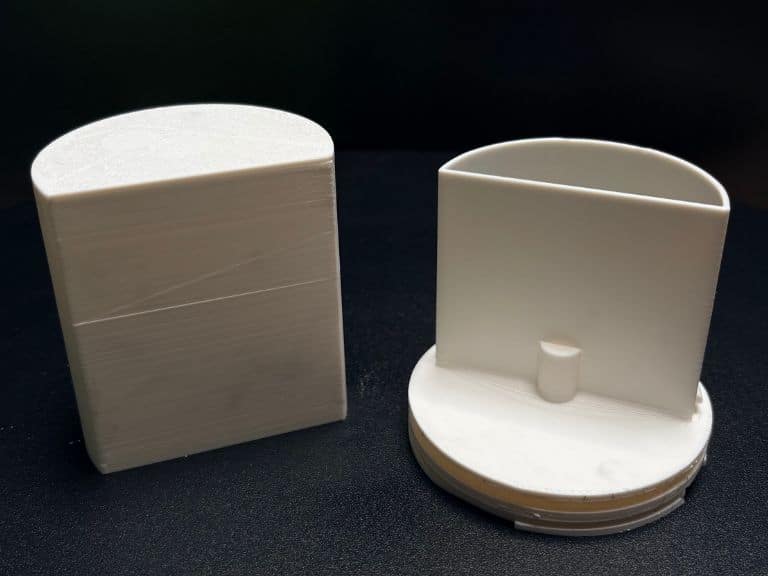

La nouvelle bonde reproduit fidèlement les dimensions et les fonctionnalités de la pièce d’origine.
Grâce à cette reproduction, le plombier a pu remettre rapidement la cabine de douche en service sans engager de lourds travaux.
Pourquoi ne pas remplacer toute la cabine de douche ?
Dans ce type de situation, remplacer uniquement la pièce défectueuse représente souvent la solution la plus pertinente.
Le remplacement complet de la cabine aurait impliqué :
- la dépose de l’installation existante ;
- la recherche d’un modèle compatible ;
- des travaux de plomberie supplémentaires ;
- un coût nettement plus élevé ;
- un délai d’intervention plus long.
La fabrication additive au service des pièces devenues introuvables
Cette réalisation illustre parfaitement l’un des grands atouts de l’impression 3D : permettre la reproduction de pièces qui ne sont plus fabriquées.
Chez JPC Labo, nous accompagnons régulièrement nos clients dans la reproduction de pièces techniques devenues indisponibles, qu’il s’agisse de composants de plomberie, de pièces plastiques industrielles, d’éléments de machines, de capots, de poignées, de supports ou encore de pièces d’équipements anciens.
Ce qu'il faut retenir
Ce projet démontre qu’une pièce considérée comme introuvable n’est pas nécessairement impossible à remplacer.
En associant la numérisation 3D, la rétroconception et l’impression 3D FDM, nous avons pu reproduire une bonde de douche ancienne en seulement deux jours, à partir d’une pièce endommagée.
Cette approche permet de limiter les coûts, de réduire les délais d’intervention et d’éviter le remplacement complet d’un équipement encore parfaitement fonctionnel.
Vous avez une pièce cassée ou devenue introuvable ?
Chez JPC Labo, nous accompagnons les professionnels et les particuliers dans la reproduction de pièces techniques grâce au scan 3D, à la rétroconception et à l’impression 3D.
Qu’il s’agisse d’une pièce plastique, d’un composant industriel, d’un équipement ancien ou d’une pièce de plomberie devenue introuvable, notre équipe étudie chaque projet afin de proposer la solution de fabrication la plus adaptée.
Vous disposez d’une pièce cassée, usée ou qui n’est plus commercialisée ? Contactez-nous : nous analyserons sa faisabilité et vous proposerons une solution rapide et sur mesure.
