Étude de cas :
Reproduire une buse de refoulement de piscine grâce à l'impression 3D
Fiche projet
- Secteur : Piscine
- Problématique : Pièce introuvable
- Technologie : Scan + modélisation + impression FDM
- Matériau : ABS
- Délai : 3 jours
- Nombre de pièces : 3 exemplaires
- Objectif : Reproduction à l'identique
Quand une pièce de rechange pour piscine n'est plus disponible
L’arrêt de la commercialisation de certaines pièces détachées peut rapidement transformer une simple réparation en véritable casse-tête. C’est particulièrement le cas pour les équipements de piscine, dont certains modèles anciens ne disposent plus de pièces de rechange.
Un particulier nous a contactés après avoir constaté la casse de deux buses de refoulement installée sur sa piscine. Malgré de nombreuses recherches, il n’a trouvé aucune pièce compatible dans le commerce. Le remplacement complet de l’équipement aurait représenté un coût important pour une pièce pourtant relativement simple.

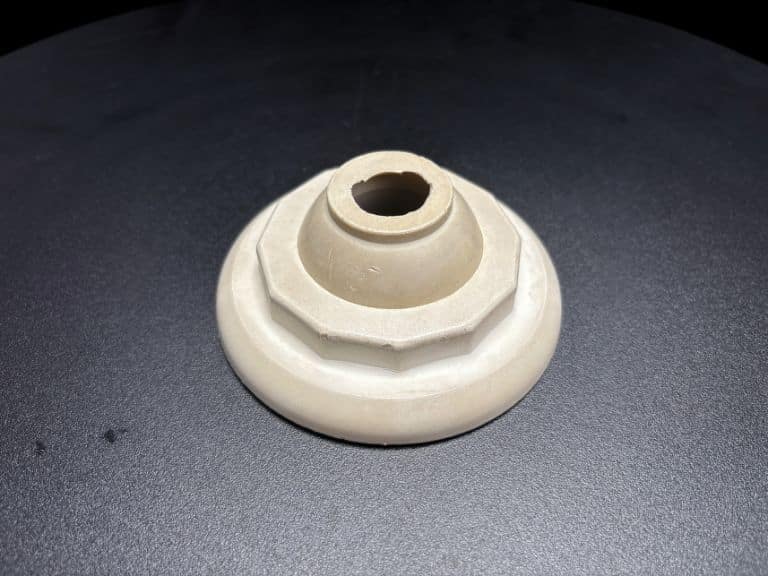

Il s’est alors tourné vers JPC Labo afin de savoir s’il était possible de reproduire cette buse à partir d’un exemplaire cassé en sa possession.
Les contraintes du projet
Ce projet présentait plusieurs défis techniques.
La seule pièce disponible était cassée, ce qui signifiait qu’il fallait être capable de retrouver sa géométrie d’origine malgré les parties endommagées. L’objectif était de fabriquer une reproduction parfaitement compatible avec le système existant afin que le client puisse remplacer sa pièce sans effectuer la moindre modification sur son installation.
Les principales contraintes étaient les suivantes :
- une pièce devenue introuvable dans le commerce ;
- un modèle unique, déjà cassé ;
- une reproduction fidèle des dimensions d’origine ;
- une bonne résistance à l’humidité et aux conditions d’utilisation d’une piscine ;
- un délai de fabrication rapide.
Notre analyse et notre méthode
Après réception de la pièce, nous avons commencé par analyser son état général afin de vérifier que sa reproduction était techniquement réalisable.
Nous avons ensuite réalisé un scan 3D de la buse afin de capturer l’ensemble de sa géométrie.
Comme c’est souvent le cas sur des pièces usées ou cassées, le modèle issu du scan nécessitait plusieurs corrections. Nos équipes ont donc procédé à une phase de rétroconception, consistant à reconstruire numériquement la pièce et à effectuer les retouches nécessaires pour retrouver une copie fidèle du modèle d’origine.
Cette étape garantit une parfaite compatibilité lors du remontage sur l’installation existante.
Pourquoi utiliser la rétroconception ?
Lorsqu’un fabricant ne commercialise plus une pièce détachée, il est généralement impossible de récupérer les plans de fabrication.
La rétroconception permet de recréer un modèle CAO à partir d’une pièce existante, même lorsqu’elle est cassée ou partiellement détériorée.
Cette méthode offre plusieurs avantages :
- reproduction fidèle de la géométrie ;
- correction des défauts liés à la casse ;
- conservation des dimensions d’origine ;
- possibilité de fabriquer de nouveaux exemplaires à tout moment.
Dans ce projet, elle nous a permis de produire trois buses parfaitement identiques à la pièce d’origine.
Pourquoi avoir choisi l'impression 3D FDM ?
La technologie FDM (Fused Deposition Modeling) était particulièrement adaptée à ce projet.
Elle permet de fabriquer rapidement des pièces robustes tout en conservant un excellent rapport qualité/prix.
Une fois le modèle validé, la fabrication de chaque buse a nécessité moins de quatre heures d’impression sur nos machines.
Cette solution permet également de produire plusieurs exemplaires lors d’une même fabrication, offrant au client des pièces de rechange supplémentaires pour l’avenir.
Pourquoi avoir choisi l'ABS ?
Le choix du matériau est essentiel pour garantir la durabilité de la pièce.
Nous avons retenu l’ABS pour ses excellentes propriétés mécaniques, mais également pour sa bonne résistance à l’humidité, une caractéristique indispensable dans un environnement de piscine.
Ses principaux avantages sont :
- excellente résistance à l’humidité ;
- bonne robustesse mécanique ;
- résistance aux chocs ;
- stabilité dimensionnelle dans le temps.
À ce jour, aucun problème n’a été signalé depuis l’installation des pièces.
Fabrication des pièces
Une fois la modélisation terminée, nous avons lancé la fabrication sur nos imprimantes 3D.
Chaque étape a été soigneusement contrôlée :
- préparation du fichier d’impression ;
- optimisation de l’orientation des pièces ;
- fabrication en ABS ;
- retrait des supports ;
- contrôle dimensionnel ;
- vérification finale avant livraison.
L’ensemble du projet, de la réception de la pièce cassée jusqu’à la livraison des trois nouvelles buses, a été réalisé en seulement trois jours.
Les résultats obtenus

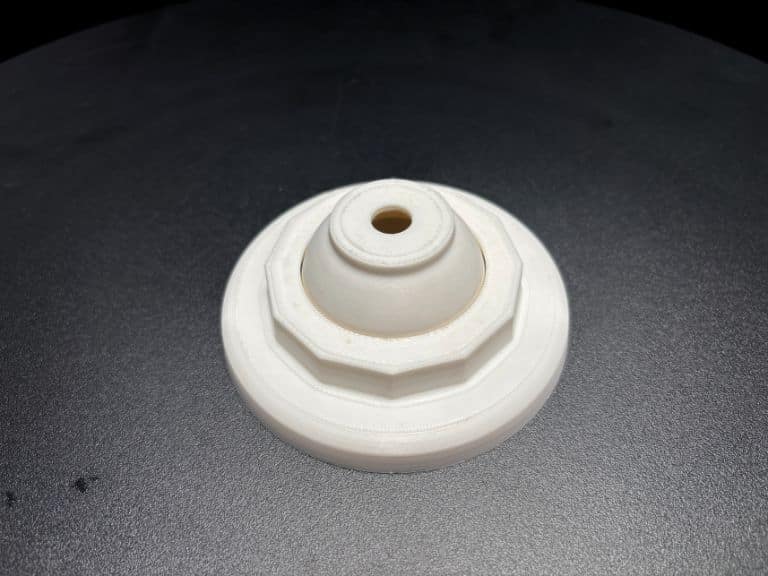

Grâce au scan 3D, à la rétroconception et à l’impression 3D, nous avons pu reproduire trois buses de refoulement parfaitement compatibles avec l’installation existante.
Le client a ainsi pu remplacer ses pièces défectueuses tout en conservant un exemplaire supplémentaire pour anticiper d’éventuels besoins futurs.
Pourquoi remplacer uniquement la pièce ?
Dans ce type de situation, remplacer uniquement la pièce défectueuse représente souvent la solution la plus économique et la plus rapide.
Le remplacement complet du système de refoulement aurait entraîné :
- des coûts plus importants ;
- des travaux supplémentaires ;
- un risque d’incompatibilité avec les équipements existants ;
- une immobilisation plus longue de la piscine.
Grâce à la fabrication additive, seule la pièce défectueuse a été remplacée, permettant de remettre rapidement l’installation en état de fonctionnement tout en limitant les dépenses.
La fabrication additive au service des pièces devenues introuvables
Cette réalisation illustre parfaitement les possibilités offertes par l’impression 3D pour prolonger la durée de vie d’équipements dont les pièces détachées ne sont plus fabriquées.
Chez JPC Labo, nous accompagnons régulièrement des particuliers et des professionnels dans la reproduction de pièces techniques destinées à des piscines, des installations de plomberie, des équipements industriels, des machines ou encore des appareils anciens.
Grâce au scan 3D, à la modélisation et à nos différentes imprimantes 3D, il devient possible de reproduire rapidement des pièces sur mesure, même lorsque le fabricant ne les commercialise plus.
Ce qu'il faut retenir
Cette étude de cas démontre qu’une pièce cassée et devenue introuvable n’est pas forcément synonyme de remplacement complet de l’installation.
En combinant le scan 3D, la modélisation et l’impression 3D, nous avons reproduit trois buses de refoulement parfaitement compatibles avec le modèle d’origine, en seulement trois jours.
Une solution rapide, économique et durable qui a permis au client de remettre sa piscine en service sans engager de lourds travaux ni rechercher un équipement de remplacement parfois impossible à trouver.
